TFT-LCD液晶屏一般用什么方法来驱动

来源:LCD液晶模块定制,lcd液晶模块厂家  发布时间:2017-12-26   点击量:45

 LCD液晶模块最本质的那就是电压驱动的液晶是否正常显示,再加上时序就可以驱动出一整副画面来了。因此最简单的应该就是模拟的LCD了。

1. 模拟的TFT-LCD

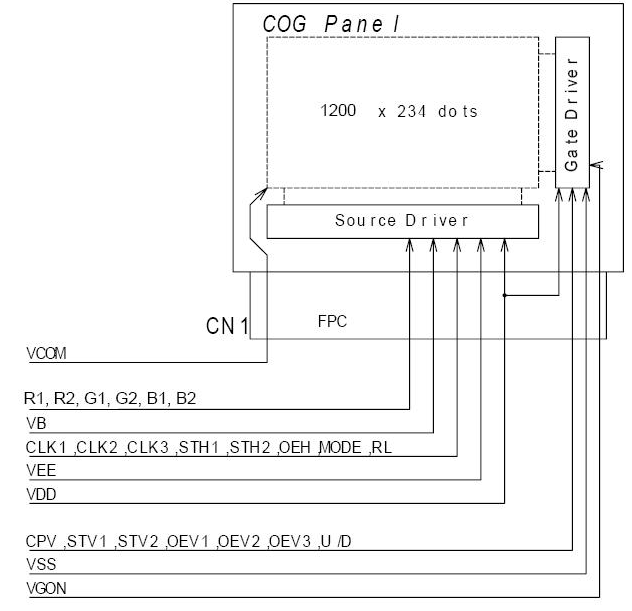

模拟TFT-LCD:

TFT-lcd液晶模块

这就是一个完全模拟TFT-LCD的结构图。LCD的面板上面就只有source 和gate driver,而其他的信号都从FPC之中引出来了。

R1,G1和B1就是模拟电压数据的信号线,当它们在一定的时序之下时,那我们就可以通过改变数据线之上的电压值来显示出不同的颜色了。由于模拟的量是连续的呢,所以它所显示的颜色也应该是无穷级别的。

其他的许多基本就是控制和时钟的线了。

按道理来说,只要我们可以构造出来合适的时序,并且能在时序的不同处改变电压,那么就可以完成LCD的驱动。为了完成下图中所示的功能,就目前的各种方案之中,我们将其作出了比较:

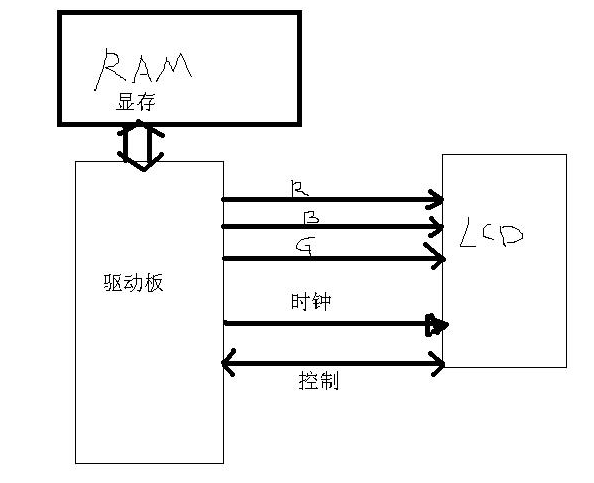

驱动方案:

驱动方案

使用单片机

典型的就是51系列的了,不管我们所使用的是多快的51系列单片机,对于一些显存超过64K的显然还是无法完成的。51单片机控制高速的DA,并且产生了10MHz以上的时钟,还要严格的控制每个信号线所带来的延迟,这点也无非能做到。

使用ARM或者DSP等等

现在由于这一类的CPU在对IO引脚的控制大多是使用软件的顺序完成,很多都并发操作无法实现。处理的能力强却并不代表着时序的发生能力强!

使用可编程的逻辑器件

使用的CPLD或着FPGA等等用来完成LCD的驱动正是物有所值的。这类的芯片在时序的控制之上有着无可比拟的大优势。并发、精确延时等等都不是问题。CPLD则仍然是数字设备,驱动LCD时DA是必不可少的。CPLD+DA+SDRAM是LCD驱动板的最理想的模型。

2. 数字型的TFT-LCD

现在我们大家使用的最多大概也就是这一类的LCD了,有其在嵌入式的领域。当ARM内置了LCD的控制器之后,那么使用数字式的TFT-LCD就会变得非常简单了。

TFT-LCD的产生其实很简单,无非就是在上面说的模拟LCD的基础之上把DA内置到面板里面了。这种LCD的面板之中有三大部件:source driver、gate driver、DA。因为DA的引入,那么这类LCD的颜色数目就彻底的固定了。因为受到DA位数的影响,目前大部分都是24位以下的。

驱动的方案和模拟的LCD是一模一样的,无非就是在驱动板上面没有了高速的DA。虽然驱动板上面的DA省掉了,但是这类LCD屏的价格肯定要高一些(毕竟包含DA在里面的)。

3. Timing controller

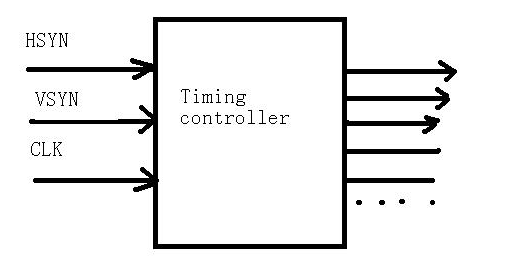

不得不提的时序发生器!在第一副图当中,我们所看到的时序信号是非常非常多的。而在常用的视频格式当中的时序就只有HSYN(水平扫描),VSYN(垂直扫描),CLK(数据时钟)这三种的时序信号。使用这个timing controller芯片就可以完全完成转换了。通常对于LCD屏来说,这类的芯片都是专用的芯片。

芯片:

lcd液晶模块

为了开发的方便性,TFT-LCD的生产商厂商再次的把timing controller集成到了液晶面板里面。这个样子的数字型TFT-LCD就是现在大家都在用的。

LCD的面板之内部包括了4部分:source driver、gate driver、DA和timing controller。这样成本当然就是最大的了。然而在使用上面却是最方便的。

如果你需要要开发驱动板,那么也相对的容易了很多,构造的时序也没有那么多了,DA也不用了。
