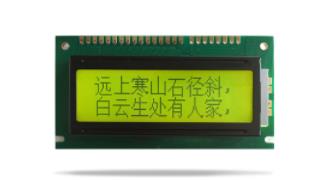

图形点阵医疗器械液晶模块

液晶显示模块是即“Liquid Crystal Display Module”，简称“LCM”，是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件。主要完成液晶显示器的连接功能。

1．液晶显示屏（LCD）应防止施加直流电压驱动电压的直流成分越小越好。最大不要超过50mV，长时间的施加过大的直流成分，会发生电解和电极老化，从而降低寿命。

2．液晶显示屏（LCD）应防止紫外线的照射：液晶及偏振片是有机物，在紫外线照射下会发生光化学反应、劣化，所以在液晶显示器件装配时应根据其用途和使用环境考虑是否需要在前面装置防紫外线滤光片或其他的防紫外线方法。使用时也应避免长时间的阳光直射。

3.液晶显示屏（LCD）应防止有害气体的侵蚀：液晶及偏振片是有机物，在有害气体的环境中发生化学反应、劣化，所以在使用应采取有害气体的隔离措施，另外在整机装配好后，不要进行长时间密封储存，以防塑料外壳及电路板清洗剂产生化学气体的浓度过大损害液晶及偏光片。

4．液晶显示器件是由两片玻璃做成的，它们之间仅有5~10um，很薄。而且玻璃内表面还涂有一层定向膜，很易破坏。所以还应注意以下几点：液晶器件表面不能加压力过大，以免破坏定向层。万一在装配过程中加压力过大或手按器件，需静置一个小时以后再通电。 在通电过程中切记不可有剧烈的温度变化。装置时压力要均匀，只压器件边，不能压中间，也不能倾斜用力。

5.由 于超过一定温度范围液晶态会消失，所以必须在规定温度范围内保存和使用。温度过高，液晶态消失，变成液态，显示面呈黑色，不能工作，请注意此时千万不可通 电，等温度降低后可自行恢复。如果温度过低，液晶开始结成冰花，造成永久的损伤。另外长时间储存在极限温度下或受振动、冲击，LCD还会产生气泡。

6．防止玻璃破裂：由于显示器件是玻璃制造，如果失落，玻璃肯定会破裂，所以整机设计时必须考滤装配方法及装配的耐振和耐冲击性能。

7.器件的防潮：由于液晶显示器件低压、微功耗，液晶材料电阻率极高（达1X1010Ω以上）。所以，由于潮湿造成的玻璃表面导电就可能使器件在显示时，段之间发生"串"的现象，所以整机设计必须考虑防潮。平时，尽量放置在温度5~30℃，湿度65%条件下。

8． 液晶显示器件的清洁处理：由于液晶表面为塑料型偏振片和反射片，所以装配、存放时应避免划伤弄脏。此外在前偏振片上有一层保护膜，使用时就揭去。如果器件 表面污染弄脏，可以用柔软的细布、棉花轻擦处理。如果一定要用溶剂清洗时，只能用异丙醇（甘油）、酒精、氟利昂，而绝不能用丙酮、芳香族类溶剂，如甲苯 等，否则器件表面的偏振片就会损坏。

9．如果是有金属插脚的LCD，焊接插脚时，焊点应在距根部4mm或更远的地方，而且不能受力过大、过热，以免破坏连接。连接处最大耐温不得超

以上九点是深圳佳显LCD液晶屏小编整理出来关于液晶显示模块在使用过程中应注意的事项，希望对大家有帮助。
