[LCD液晶屏]LCD液晶屏面板结构图解介绍

来源:  发布时间:2021-04-29   点击量:51

LCD液晶屏面板结构图解介绍?是不是有很多人不明白是什么意思?然后也不知从而下手,有时还会盲目去接触,然后导致没必要的麻烦出现,不过任何问题都不用担心,接下来就由我给各位介绍一下LCD液晶屏面板结构图解介绍,让您能够更加了解关于这方面的内容,相信您看完之后会有收获的!

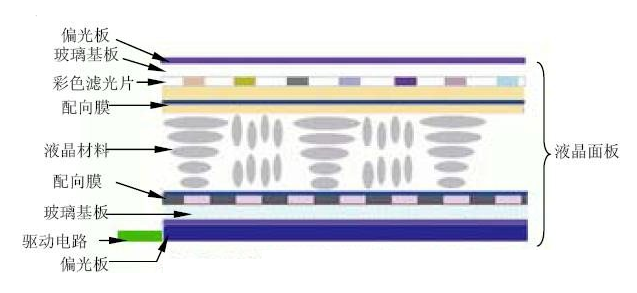

Lcd液晶屏面板主要是由:玻璃基板、偏光板、彩色滤光片、液晶材料、配向膜、外壳、光学膜片、驱动电路等等一些元器件所组成。

1、玻璃基板

玻璃基板其实是一种表面上很平整的薄玻璃片。表面上蒸镀的有一层In2O3或者SnO2的透明导电层,就是ITO膜层,经过光刻以及加工制成了透明的导电图形。这些图形是由一幅图像的全部色度和亮度的最小图像单元、像素图形以及外引线图形所组成。

2.彩色滤光片

液晶面板之所以可以显示出彩色,就是因为光通过了彩色滤光片的缘故。然后液晶面板再通过驱动芯片的电压而改变,从而使得液晶分子排排站立或者呈现扭转状态,形成闸门来后再选择背光源的光线穿透与否,最后产生了画面。

3.配向膜

配向膜(AlignmentLayer)是控制住LCD显示品质的最关键材料,为了使液晶材料达到一个很良好的旋转效果,则需要在LCD显示屏的上下两电极基板的内侧涂上一层配向膜。

4.液晶材料

液晶材料则是LCD显示屏的主体材料。不同的器件所选用的液晶材料都是不同的,液晶材料大多都是由几种甚至于十几种的单体液晶材料混合而成。每一种液晶材料都有着自己很固定的清亮点TL以及结晶点TS。

5.偏光片

偏光片的最主要用途就是使通过偏光膜二向色性介质的光线产生出偏振性。偏光片由塑料膜材料所制成,涂的有一层光学压敏胶,是可以贴在液晶盒表面的。

6.驱动电路

驱动电路的最大作用就是通过调整施加到像素电极上面的电压、相位、峰值、频率、时序、有效值、占空比等等一系列的参数来建立在驱动电路上。

以上为各位介绍了LCD液晶屏面板结构图解介绍,如果您感兴趣和想要了解这方面的话,可以咨询我们官网,专业人员会立即与您沟通,为您解答!
